芯片描述
芯片特點
| ○ | MCU | ○ | 8 位 MCU（兼容 8051），支持 8051、80390 匯編指令集。 | |
| ○ | Memory | ○ | OTP ROM：16K×8bit（可分為 2×8K×8bit，燒錄 2 次） | |
| ○ | IRAM：256×8bit | ○ | DRAM：256×8bit | |
| ○ | LCD RAM：30×8bit | ○ | 工作電壓：1.8V~3.6V | |
| ○ | 振蕩器 | ○ | 內部高速振蕩器（HIRC）：4MHz | |
| ○ | 內部低速振蕩器（LIRC）：32kHz | ○ | 外部晶體振蕩器（EXT）：32768Hz | |
| ○ | 中斷源 | ○ | 外部中斷 4：8 輸入（P1 口） | |
| ○ | 定時器 1、2、3 | ○ | PWM1、REM | |
| ○ | ADC、I2C、SCM | ○ | IO 口 | |
| ○ | 46 個 CMOS 雙向 I/O 口 | ○ | I/O 內建上拉電阻 | |
| ○ | 3 個 I/O 灌電流達 25mA，可做 LCD 背光驅動口 | ○ | 1 個 I/O 灌電流達 500mA，可做紅外發(fā)光二極管驅動口 | |
| ○ | 定時器 | ○ | 1 個 8 位脈沖寬度調制PWM（Timer1） | |
| ○ | 2 個 16 位定時器/計數器（帶捕獲功能的 Timer2 和可工作在掉電模式的 Timer3） | ○ | 1 個遙控載波發(fā)生器（兼做 8 位PWM1 和 14 位PWM2） | |
| ○ | LCD 驅動器 | ○ | 4×30 段（1/4 duty，1/3bias） | |
| ○ | 5×29 段（1/5 duty，1/3bias） | ○ | 低功耗模式：空閑模式、掉電模式 | |
| ○ | 其他 | ○ | 7 通道 12 位ADC | |
| ○ | 1 個 12 位 ADC 電壓檢測通道 | ○ | 1 個 I2C 接口（從機） | |
| ○ | 低電壓復位 LVR 功能 | ○ | 看門狗定時器WDT | |
| ○ | 預熱計數器 | ○ | 時鐘監(jiān)控SCM、RTC 功能 | |
| ○ | 封裝形式：LQFP48、TQFP48 |

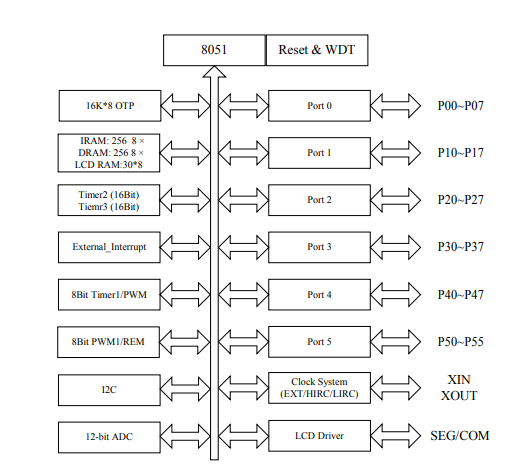

芯片框圖
